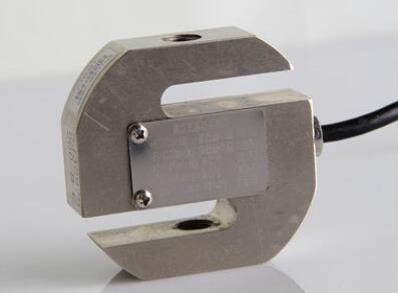

陜西稱重模塊的工作原理：

稱重傳感器的彈性體（彈性元件、敏感梁）在外力的作用下產生彈性變形，使其表面粘貼的電阻應變片（轉換元件）也發生變形，最終電阻應變片變形，它的電阻值會發生變化（增大或減?。缓笙鄳?yīng)的測量電路將這種電阻變化轉換成電信號，從而完成將外力轉換成電信號的過程。由此可見，電阻應變片、彈性體、檢測電路、傳輸電纜是電阻應變式稱重傳感器不可或缺的主要部件。

1、檢測電路

檢測電路的作用是將電阻應變片的阻值變化轉換成電壓輸出。由于惠斯通電橋具有抑制溫度變化的影響、抑制橫向力干擾、方便地解決稱重傳感器的補償問題等諸多優點，惠斯通電橋在稱重傳感器中得到了廣泛的應用.

由于全橋等臂電橋靈敏度最高，各臂參數相同，各種擾動的影響容易相互抵消，所以稱重傳感器采用全橋等臂電橋。

2.彈性體

彈性體是具有特殊形狀的結構件。它有兩個作用，第一個是承受稱重傳感器上的外力，對外力產生反作用力，達到相對靜平衡；其次，必須產生高質量的應變場（區），這樣粘貼電阻應變片才能理想地完成應變信號的轉換任務。

3、電阻應變片

電阻應變片是將一根電阻絲機械分布在有機材料制成的基片上，成為一塊應變片。他的一個重要參數是靈敏度系數K，當它的兩端受到F力時，就會被拉長，也就是變形。如果把它拉長，那么它的截面積就減小，也就是它的截面圓的半徑就減小了。電阻應變片的電阻變化率（電阻的相對變化）與電阻絲的伸長率（長度的相對變化）之間存在正比關系。需要注意的是，靈敏度系數K值是由金屬電阻絲材料的特性決定的常數，與應變片的形狀和尺寸無關。不同材料的K值一般為1.7——3.6之間；其次，K值是無量綱量，即沒有量綱。在材料力學中，ΔL/L稱為應變，記為ε。往往太大，不方便用它來表示彈性。常以百萬分之一為單位，記為με。

以上就是關于陜西稱重模塊的工作原理與構成介紹的全部內容了，更多相關資訊青關注小編哦。
